Cuộn cảm là gì? Tìm hiểu đầy đủ về cấu tạo, nguyên lý và ứng dụng trong điện tử

Trong thế giới điện tử, nếu tụ điện là linh kiện giúp lưu trữ năng lượng dưới dạng điện trường thì cuộn cảm chính là “người anh em” lưu trữ năng lượng dưới dạng từ trường. Dù không nổi bật như IC, tụ hay điện trở, nhưng cuộn cảm đóng vai trò vô cùng quan trọng trong hầu hết các mạch điện tử từ đơn giản đến phức tạp.

Vậy cuộn cảm là gì, nguyên lý hoạt động ra sao, có những loại nào và ứng dụng như thế nào trong thực tế? Hãy cùng khám phá chi tiết trong bài viết chuyên sâu sau đây.

Cuộn cảm là gì?

Cuộn cảm (tiếng Anh: Inductor) là một linh kiện điện tử thụ động, có khả năng tích trữ năng lượng dưới dạng từ trường khi dòng điện chạy qua nó. Về bản chất, cuộn cảm là một dây dẫn được quấn thành nhiều vòng. Khi có dòng điện chạy qua, nó tạo ra một từ trường, và chính từ trường đó giúp cuộn cảm tích trữ năng lượng.

Đặc điểm nổi bật:

• Ký hiệu trong mạch: L

• Đơn vị đo: Henry (H)
  Thực tế, cuộn cảm thường có đơn vị nhỏ hơn như mH (miliHenry), µH (microHenry)

• Chức năng: Kháng lại sự thay đổi dòng điện, lọc nhiễu, tạo dao động, tách tần âm thanh…

Cấu tạo cuộn cảm

Một cuộn cảm thông thường bao gồm:

• Dây dẫn (thường là đồng hoặc nhôm) quấn nhiều vòng để tăng khả năng tạo từ trường.

• Lõi nằm bên trong cuộn dây, có thể là:

  • Lõi không khí (air core)

  • Lõi sắt từ (iron core)

  • Lõi ferrite (từ vật liệu gốm từ tính)

• Lớp cách điện phủ bên ngoài dây đồng để tránh ngắn mạch.

Các yếu tố ảnh hưởng đến giá trị cuộn cảm:

• Số vòng dây: Càng nhiều vòng → độ tự cảm càng cao.

• Đường kính lõi: Lõi lớn → khả năng sinh từ trường mạnh hơn.

• Vật liệu lõi: Ferrite giúp tăng độ tự cảm và giảm tổn hao.

• Khoảng cách giữa các vòng dây: Ảnh hưởng đến hiệu quả từ thông.

Nguyên lý hoạt động của cuộn cảm

Khi có dòng điện chạy qua cuộn cảm, nó tạo ra từ trường xung quanh cuộn dây theo định luật Ampère. Nếu dòng điện thay đổi (tăng hoặc giảm), cuộn cảm sẽ tạo ra một suất điện động ngược chiều (theo định luật Lenz) để chống lại sự thay đổi đó.

Cụ thể:

• Khi dòng điện tăng → cuộn cảm sinh ra điện áp ngược → cản trở dòng.

• Khi dòng điện giảm → cuộn cảm phóng từ trường thành dòng điện → duy trì dòng.

Chính vì vậy, cuộn cảm không cho dòng điện thay đổi đột ngột đi qua nó.

Các thông số kỹ thuật quan trọng của cuộn cảm

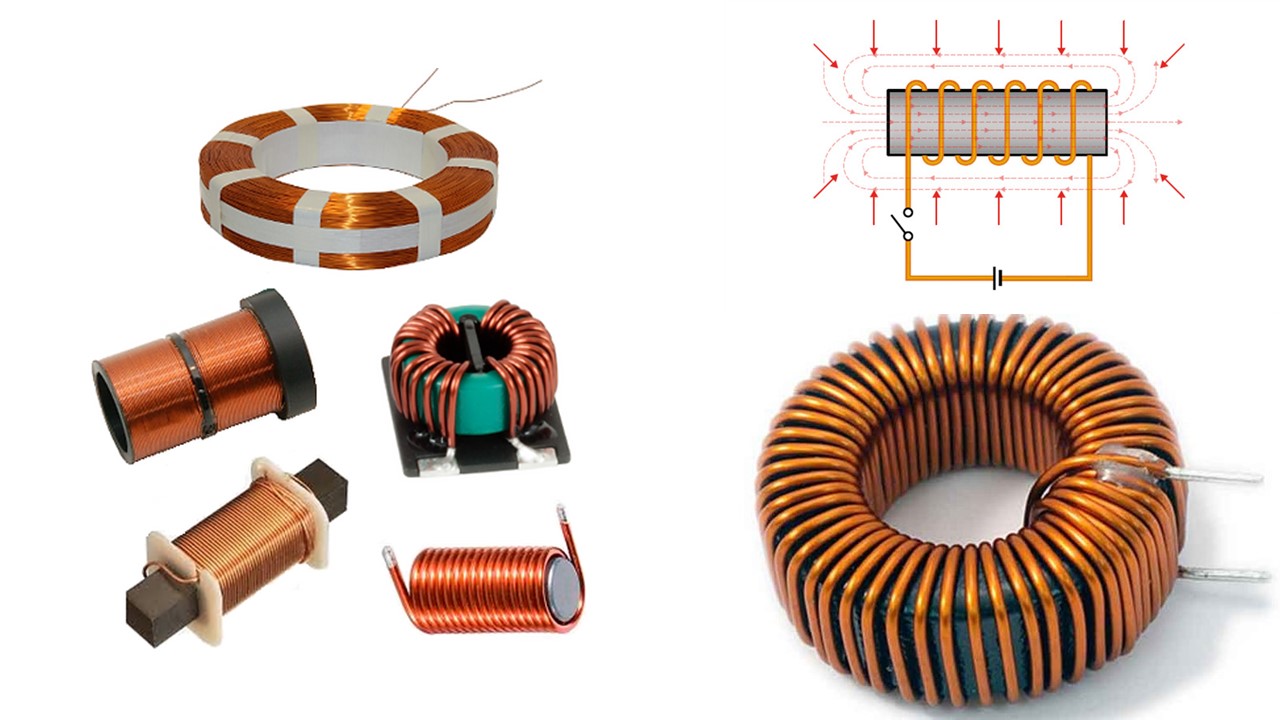

Phân loại cuộn cảm

Theo vật liệu lõi:

1. Cuộn cảm lõi không khí

   • Không bão hòa từ, phù hợp mạch RF

   • Kích thước lớn, giá thành cao

2. Cuộn cảm lõi sắt

   • Dùng trong mạch công suất lớn (máy biến áp, motor)

3. Cuộn cảm lõi ferrite

   • Phổ biến nhất, hiệu quả cao, kích thước nhỏ

Theo chức năng:

• Cuộn lọc (filter inductor): Dùng trong mạch lọc nguồn, lọc nhiễu

• Cuộn cộng hưởng (resonant inductor): Kết hợp tụ tạo mạch dao động LC

• Cuộn phân tần loa (crossover inductor): Tách tín hiệu âm thanh bass, mid, treble

• Cuộn khởi động: Dùng trong quạt điện, đèn huỳnh quang

Ứng dụng của cuộn cảm trong điện tử

Cuộn cảm được sử dụng phổ biến trong nhiều thiết bị điện và mạch điện tử hiện nay:

1. Mạch lọc nguồn

• Dùng để loại bỏ nhiễu cao tần (EMI), làm mịn điện áp DC

• Kết hợp với tụ điện để tạo mạch lọc LC

2. Mạch nguồn xung (SMPS)

• Tích trữ và chuyển đổi năng lượng trong các nguồn xung, sạc nhanh, mạch LED

3. Mạch cộng hưởng

• Kết hợp tụ điện tạo dao động sin → dùng trong radio, truyền thông RF

4. Mạch phân tần loa

• Dùng để phân chia tín hiệu âm thanh theo tần số cho từng loa (bass – mid – treble)

• Cực kỳ quan trọng trong các mạch loa DIY, loa 3 đường tiếng

5. Trong cảm biến và điều khiển

• Cảm biến từ, RFID, mạch đo từ trường, mạch cảm biến chuyển động…

Ưu điểm và nhược điểm của cuộn cảm

Ưu điểm:

• Không tiêu tốn năng lượng khi hoạt động (vì là linh kiện thụ động)

• Có thể lưu trữ năng lượng từ trường trong thời gian ngắn

• Tăng cường lọc nhiễu và ổn định dòng

Nhược điểm:

• Kích thước lớn hơn so với tụ hoặc điện trở

• Khó kiểm soát chính xác giá trị tự cảm trong sản xuất DIY

• Có thể bị bão hòa từ tại dòng lớn

Cách chọn cuộn cảm phù hợp

Để chọn cuộn cảm cho một mạch điện tử, bạn cần xem xét:

• Giá trị độ tự cảm (L): Tùy vào mục đích lọc, cộng hưởng, phân tần…

• Dòng điện định mức: Đảm bảo đủ khả năng chịu dòng mạch yêu cầu

• Kích thước và loại lõi: Cân nhắc không gian và hiệu suất

• Ứng dụng cụ thể: Cuộn cho mạch âm thanh khác với mạch nguồn

So sánh cuộn cảm với tụ điện và điện trở

Cách kiểm tra và đo cuộn cảm

Dụng cụ cần có:

• Đồng hồ LCR Meter (chuyên dụng)

• Hoặc đồng hồ số có chức năng đo L

Cách thực hiện:

1. Ngắt cuộn cảm ra khỏi mạch (nếu có thể)

2. Đo điện trở DC → nếu ∞ hoặc quá cao → có thể bị đứt

3. Đo giá trị L → so với thông số ghi trên cuộn

Xu hướng và công nghệ cuộn cảm hiện đại

• Cuộn cảm SMD (dán): dùng trong điện thoại, laptop, thiết bị nhỏ

• Cuộn cảm lõi nano-crystalline: hiệu suất cao, tổn hao thấp

• Tích hợp cuộn cảm trong IC: giúp tiết kiệm không gian mạch

• Cuộn cảm biến (sensing inductors): dùng trong IoT, cảm biến công nghiệp

Qua bài viết này, bạn đã hiểu rõ cuộn cảm là gì, nguyên lý hoạt động, cấu tạo, phân loại và ứng dụng thực tế. Dù chỉ là một linh kiện thụ động, nhưng cuộn cảm có vai trò không thể thiếu trong các mạch điện tử – từ đơn giản như mạch âm thanh DIY cho đến những ứng dụng cao tần và công nghiệp.

Nếu bạn đang xây dựng các sản phẩm điện tử, đặc biệt là mạch lọc âm, mạch nguồn hay phân tần loa, việc chọn lựa cuộn cảm đúng sẽ giúp cải thiện đáng kể hiệu quả và độ ổn định của toàn hệ thống.
