Điện Trở Là Gì? Toàn Tập Về Linh Kiện Cơ Bản Trong Mạch Điện Tử

Trong thế giới điện tử, có hàng trăm loại linh kiện khác nhau, từ đơn giản đến phức tạp. Nhưng khi mới bắt đầu tìm hiểu hoặc bước chân vào lĩnh vực này, cái tên mà ai cũng gặp đầu tiên chính là “điện trở”. Đây là một linh kiện cực kỳ cơ bản nhưng lại đóng vai trò không thể thiếu trong bất kỳ mạch điện nào, từ đơn giản như đèn LED cho đến những hệ thống phức tạp như máy tính, điện thoại hay hệ thống điều khiển tự động.

Vậy điện trở là gì? Nó hoạt động như thế nào và tại sao lại quan trọng đến vậy? Bài viết này sẽ giúp bạn có cái nhìn tổng quan và sâu sắc về điện trở – một trong những nền tảng quan trọng của kỹ thuật điện – điện tử.

Điện trở là gì?

Điện trở là một linh kiện thụ động trong mạch điện có chức năng cản trở dòng điện chạy qua nó. Mức độ cản trở này được gọi là điện trở suất, và được đo bằng đơn vị Ohm (ký hiệu là Ω). Nói cách khác, điện trở giúp kiểm soát lượng dòng điện chạy trong mạch và được sử dụng để điều chỉnh mức điện áp, chia dòng, hạn dòng và bảo vệ các linh kiện khác khỏi quá dòng.

Một số vai trò phổ biến của điện trở:

• Giới hạn dòng điện đi qua LED để tránh cháy
• Phân chia điện áp giữa các phần trong mạch
• Thiết lập thời gian trong mạch RC (kết hợp với tụ điện)
• Tạo điện áp tham chiếu cho các mạch so sánh
• Kéo nguồn hoặc mass trong mạch logic (pull-up/pull-down)

Cấu tạo và nguyên lý hoạt động của điện trở

Cấu tạo

Tùy loại điện trở mà cấu tạo có thể khác nhau, nhưng về cơ bản, điện trở được cấu thành từ:

• Lõi điện trở: làm từ carbon, hợp kim kim loại, dây nichrome, hoặc màng mỏng oxit kim loại.
• Vỏ bọc: thường là gốm hoặc vật liệu cách điện để bảo vệ linh kiện khỏi tác động môi trường.
• Dây dẫn: hai đầu có chân kim loại hoặc bề mặt tiếp xúc (đối với điện trở dán SMD).

Một số điện trở đặc biệt còn tích hợp chức năng cảm biến nhiệt độ hoặc ánh sáng (điện trở nhiệt, điện trở quang).

Nguyên lý hoạt động

Nguyên lý làm việc của điện trở dựa trên định luật Ohm:

R=UIR = \frac{U}{I}

Trong đó:

• RR: điện trở (Ω)
• UU: hiệu điện thế (V)
• II: dòng điện (A)

Điện trở hoạt động bằng cách chuyển một phần năng lượng điện thành nhiệt, làm giảm cường độ dòng điện. Khi dòng điện đi qua điện trở, năng lượng bị tiêu tán chủ yếu dưới dạng nhiệt năng.

Phân loại điện trở

Điện trở có rất nhiều loại và cách phân loại, tuỳ theo nhu cầu sử dụng và đặc điểm kỹ thuật. Dưới đây là các nhóm phân loại phổ biến:

Theo giá trị

Điện trở cố định

• Giá trị điện trở không thay đổi.
• Là loại phổ biến nhất, dùng trong hầu hết các mạch điện.

Điện trở biến đổi

• Gồm: chiết áp, biến trở
• Có thể điều chỉnh bằng tay hoặc tự động để thay đổi trị số điện trở.

Theo công suất

Điện trở thường

• Công suất nhỏ: 1/8W, 1/4W, 1/2W…
• Dùng trong mạch tín hiệu, mạch logic.

Điện trở công suất lớn

• Công suất từ 1W, 2W, đến hàng trăm W
• Có tản nhiệt, dùng trong các mạch công suất lớn, mạch khởi động động cơ…

Theo chất liệu

Điện trở carbon (carbon film)

• Giá rẻ, phổ biến
• Dễ nhiễu, sai số cao hơn

Điện trở màng kim loại (metal film)

• Chính xác cao, độ ổn định tốt
• Dùng trong thiết bị đo, âm thanh cao cấp

Điện trở dây quấn

• Dây hợp kim được quấn quanh lõi gốm
• Chịu dòng lớn, chính xác

Điện trở SMD

• Loại dán bề mặt (Surface-Mount Device)
• Kích thước nhỏ, dùng trong mạch in hiện đại

Theo đặc tính biến đổi

Điện trở nhiệt (Thermistor)

• Giá trị thay đổi theo nhiệt độ
• Gồm NTC (giảm khi nhiệt tăng) và PTC (tăng khi nhiệt tăng)

Điện trở quang (LDR)

• Nhạy với ánh sáng
• Dùng trong cảm biến ánh sáng, đèn đường tự động…

Cách đọc giá trị điện trở

Điện trở vạch màu (thường)

Điện trở loại này có 4, 5 hoặc 6 vạch màu, mỗi màu tương ứng với một giá trị theo quy ước quốc tế.

Với điện trở 4 vạch:

• Vạch 1 và 2: giá trị hàng chục và hàng đơn vị
• Vạch 3: số mũ (bội số của 10)
• Vạch 4: sai số (%)

Ví dụ: Nâu – Đỏ – Cam – Vàng = 12 × 10³ = 12.000 Ω = 12 kΩ

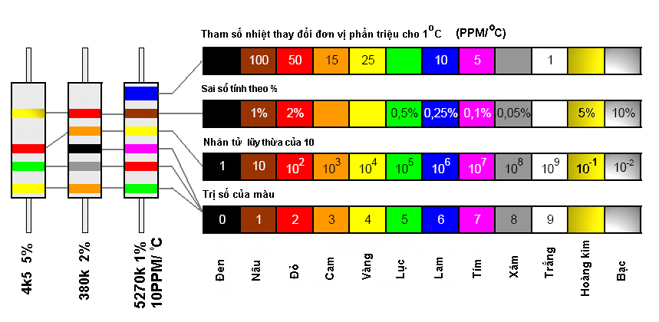

Bảng màu tham khảo:

Điện trở SMD (dán bề mặt)

Các con số in trên bề mặt điện trở thể hiện giá trị:

• 3 chữ số: hai số đầu là trị số, số cuối là bội số
  • Ví dụ: “472” = 47 × 10² = 4.700 Ω
• 4 chữ số: cho độ chính xác cao hơn
  • Ví dụ: “1001” = 100 × 10¹ = 1.000 Ω

Thông số kỹ thuật quan trọng của điện trở

Khi chọn mua hoặc thiết kế mạch, bạn cần lưu ý những thông số sau:

• Giá trị điện trở (Ω): mức cản trở dòng điện
• Công suất (W): lượng nhiệt điện trở có thể chịu được mà không hư hỏng
• Sai số (% tolerance): độ lệch cho phép so với giá trị định danh
• Điện áp tối đa: vượt quá sẽ gây đánh thủng điện trở
• Hệ số nhiệt độ (TCR): ảnh hưởng của nhiệt độ đến điện trở

Ứng dụng thực tế của điện trở

Điện trở được ứng dụng ở mọi lĩnh vực trong điện tử, từ đơn giản đến phức tạp:

• Hạn dòng cho LED: giúp LED không bị cháy
• Chia áp: tạo điện áp cần thiết cho IC, cảm biến
• Kết hợp tụ điện tạo mạch lọc RC
• Tạo mạch định thời (với tụ và transistor)
• Kéo nguồn hoặc mass cho chân IC logic
• Cảm biến nhiệt (NTC, PTC) trong nồi cơm, máy lạnh
• Cảm biến ánh sáng (LDR) trong đèn tự động

Lưu ý khi sử dụng điện trở

• Chọn đúng công suất: nếu điện trở quá nhỏ so với công suất tiêu thụ, nó sẽ bị nóng và hư hỏng.
• Lắp đúng giá trị: dùng sai trị số có thể gây hỏng mạch hoặc làm mạch không hoạt động.
• Không thay thế tùy tiện điện trở nhiệt/điện trở đặc biệt: vì mỗi loại có đặc tính riêng phù hợp mạch.

So sánh điện trở với các linh kiện khác

Cách đo và kiểm tra điện trở

Dùng đồng hồ vạn năng

• Chuyển thang đo về chế độ đo ohm (Ω)
• Kẹp hai que vào hai đầu điện trở
• Đọc giá trị hiển thị

Lưu ý: Không đo khi điện trở đang lắp trong mạch có điện!

Dùng app đọc màu điện trở

• Có nhiều app trên Android/iOS
• Nhập màu vạch – cho kết quả trị số và sai số

Kết luận

Qua bài viết này, bạn đã hiểu rõ điện trở là gì, từ khái niệm, cấu tạo, nguyên lý hoạt động đến cách đọc, phân loại và ứng dụng trong thực tế. Đây là một linh kiện tưởng chừng như đơn giản nhưng lại giữ vai trò sống còn trong bất kỳ mạch điện tử nào. Dù bạn là người mới học điện tử hay đã có kinh nghiệm, việc nắm vững kiến thức về điện trở sẽ giúp bạn thiết kế, sửa chữa và tối ưu hóa mạch điện một cách hiệu quả và an toàn hơn.

Hãy bắt đầu từ việc tìm hiểu kỹ các loại điện trở, cách đọc chúng, sau đó thử thực hành trong các dự án đơn giản như mạch LED, cảm biến nhiệt, hoặc bộ chia áp. Bạn sẽ thấy thế giới điện tử thật thú vị, bắt đầu chỉ từ một chiếc điện trở nhỏ bé!
