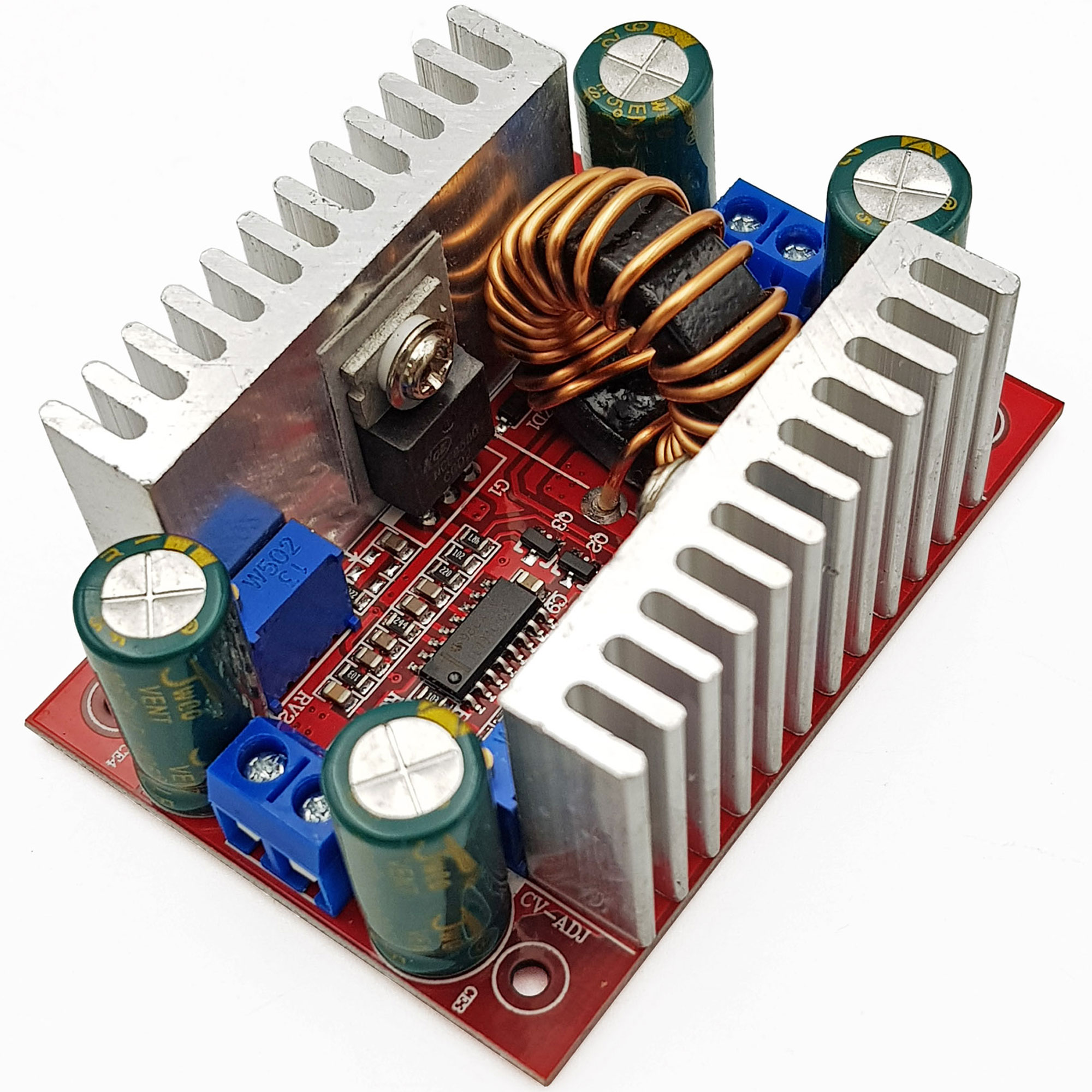

⚡ MẠCH TĂNG ÁP 400W 15A DC-DC 8.5-50V LÊN 12-60V 🔥 | MODULE BOOST CÔNG SUẤT CAO, ĐIỀU CHỈNH LINH HOẠT

🚀 Giới thiệu tổng quan về mạch tăng áp 400W

Trong các ứng dụng điện tử, việc chuyển đổi điện áp DC đóng vai trò cực kỳ quan trọng, đặc biệt là khi bạn cần nâng điện áp từ mức thấp lên mức cao hơn để phù hợp với thiết bị sử dụng. Mạch tăng áp 400W 15A DC-DC là một giải pháp mạnh mẽ, linh hoạt và hiệu quả, đáp ứng tốt nhu cầu của cả người dùng DIY lẫn kỹ thuật chuyên sâu.

Sản phẩm này thuộc dòng module boost (step-up), cho phép nâng điện áp đầu vào từ 8.5V – 50V lên mức đầu ra cao hơn từ 12V – 60V. Với công suất tối đa lên đến 400W (trong điều kiện lý tưởng), đây là một trong những dòng mạch tăng áp phổ biến và được ưa chuộng nhất hiện nay.

⚙️ Nguyên lý hoạt động của mạch tăng áp DC-DC

Mạch hoạt động dựa trên nguyên lý chuyển đổi năng lượng thông qua cuộn cảm (inductor), transistor switching và IC điều khiển PWM. Khi nguồn DC đầu vào được cấp, mạch sẽ thực hiện quá trình tích trữ năng lượng trong cuộn cảm, sau đó giải phóng năng lượng để tạo ra điện áp cao hơn ở đầu ra.

Điểm đặc biệt của module này là:

• Có thể tăng áp ổn định
• Điều chỉnh điện áp và dòng điện bằng biến trở
• Hiệu suất chuyển đổi cao (92% – 97%)

🔧 Hướng dẫn sử dụng biến trở (CỰC KỲ QUAN TRỌNG)

👉 Mạch sử dụng 2 biến trở chính:

• VR1: Điều chỉnh điện áp đầu ra
• VR2: Điều chỉnh dòng điện đầu ra

⚠️ Lưu ý khi vặn:

• Vặn ngược chiều kim đồng hồ → TĂNG điện áp
• Vặn theo chiều kim đồng hồ → GIẢM điện áp
• Biến trở loại 103 có thể vặn tối đa ~20 vòng
• Thông thường phải vặn khoảng 8–10 vòng mới thấy thay đổi rõ rệt

👉 Đây là điểm nhiều người mới dễ nhầm → cần đặc biệt chú ý

🔥 Ứng dụng thực tế của mạch tăng áp 400W

Mạch có tính linh hoạt cao, được ứng dụng rộng rãi trong nhiều lĩnh vực:

🔋 1. Tăng áp từ pin, acquy

• Tăng từ 12V lên 24V, 36V, 48V
• Dùng cho hệ thống năng lượng mặt trời
• Cấp nguồn cho inverter

🚗 2. Ứng dụng trên ô tô

• Nâng điện áp từ acquy xe
• Dùng cho thiết bị điện tử công suất cao
• Sạc laptop, thiết bị chuyên dụng

🔊 3. DIY âm thanh

• Cấp nguồn cho mạch ampli
• Tăng áp cho loa công suất lớn
• Dùng trong hệ thống karaoke mini

🔌 4. Nguồn phòng thí nghiệm

• Tạo nguồn DC điều chỉnh được
• Test linh kiện điện tử
• Dùng trong nghiên cứu, học tập

⚡ 5. Các dự án DIY khác

• Robot
• Drone
• Mạch điều khiển
• Hệ thống IoT

📊 Thông số kỹ thuật chi tiết

• Điện áp đầu vào (IN): 8.5V – 50V
• Điện áp đầu ra (OUT): 12V – 60V
• Dòng đầu vào tối đa: 15A
• Dòng đầu ra tối đa: 12A
• Công suất tối đa: 400W (lý tưởng)
• Hiệu suất: 92% – 97%
• Dòng không tải: ~25mA
• Nhiệt độ hoạt động: tối đa 85°C
• Kích thước: 67 x 28 x 48 mm

⚠️ Lưu ý cực kỳ quan trọng khi sử dụng

❗ 1. Công suất thực tế

Mặc dù ghi 400W, nhưng:

👉 Khuyến nghị sử dụng dưới 250W để đảm bảo độ bền

❗ 2. Phụ thuộc nguồn đầu vào

Công suất tối đa tính theo công thức:

👉 P = Vin × 15A

Ví dụ:

• 12V → tối đa ~180W
• 24V → tối đa ~360W

❗ 3. Tản nhiệt

• Trên 8A đầu vào → cần thêm tản nhiệt
• Trên 7A đầu ra → cần quạt hoặc heatsink

❗ 4. Không có bảo vệ

Mạch KHÔNG có:

• ❌ Bảo vệ ngược cực
• ❌ Bảo vệ ngắn mạch

👉 Vì vậy cần:

• Đấu đúng cực (+ / -)
• Không để chạm chập

🧠 Ưu điểm nổi bật của sản phẩm

✅ Công suất lớn

• Hỗ trợ lên đến 400W
• Phù hợp nhiều ứng dụng

✅ Điều chỉnh linh hoạt

• Chỉnh điện áp + dòng
• Phù hợp nhiều thiết bị

✅ Hiệu suất cao

• Tiết kiệm năng lượng
• Ít hao nhiệt

✅ Kích thước nhỏ gọn

• Dễ lắp đặt
• Phù hợp DIY

✅ Giá thành hợp lý

• So với hiệu năng → rất đáng tiền

❌ Nhược điểm cần biết

• Không bảo vệ ngắn mạch
• Không chống ngược cực
• Cần hiểu biết kỹ thuật khi dùng
• Cần tản nhiệt khi tải lớn

🛠️ Hướng dẫn lắp đặt cơ bản

1. Kết nối nguồn vào đúng cực
2. Dùng đồng hồ đo điện áp
3. Vặn VR1 để chỉnh điện áp mong muốn
4. Vặn VR2 để giới hạn dòng
5. Kết nối tải

👉 Luôn test trước khi dùng chính thức

📦 Đối tượng phù hợp

• Kỹ thuật viên điện tử
• Người làm DIY
• Sinh viên ngành điện – điện tử
• Người sửa chữa thiết bị

💬 Hỗ trợ & cam kết từ shop

💥 HỖ TRỢ GIẢI ĐÁP THẮC MẮC:

✅ Sản phẩm mang tính kỹ thuật cao, người dùng cần hiểu cơ bản về điện tử
✅ Hỗ trợ tư vấn sử dụng đúng cách
✅ Đổi trả nếu lỗi từ nhà sản xuất

Mạch tăng áp 400W 15A DC-DC là một sản phẩm cực kỳ đáng sở hữu cho những ai đang cần một giải pháp nâng điện áp mạnh mẽ, linh hoạt và hiệu quả. Với khả năng điều chỉnh dễ dàng, công suất cao và ứng dụng rộng rãi, đây chắc chắn là một trong những module không thể thiếu trong bộ dụng cụ của dân điện tử.
