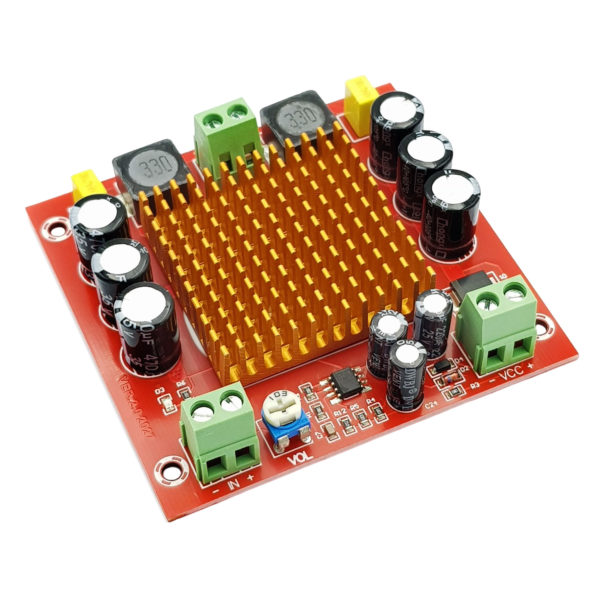

Mạch khuếch đại âm thanh Mono TPA3116DA XH-M544 150W

Trong lĩnh vực âm thanh điện tử dân dụng, xu hướng tự thiết kế và lắp đặt hệ thống âm thanh theo nhu cầu riêng ngày càng phổ biến. Đặc biệt với những người đam mê DIY audio hoặc làm loa subwoofer, việc lựa chọn một mạch khuếch đại âm thanh mono mạnh mẽ, dễ dùng, giá rẻ là vô cùng quan trọng. Và mạch khuếch đại âm thanh Mono TPA3116DA XH-M544 150W chính là ứng cử viên sáng giá trong phân khúc ampli class D công suất cao.

Sở hữu IC TPA3116DA – phiên bản tối ưu hơn của dòng TPA3116D2, mạch XH-M544 không chỉ mang lại hiệu suất khuếch đại cao mà còn đảm bảo độ bền bỉ, ổn định cho các hệ thống âm thanh chuyên subwoofer.

Tổng quan mạch khuếch đại TPA3116DA XH-M544 150W

TPA3116DA XH-M544 là mạch ampli mono class D công suất lớn, sử dụng IC TPA3116DA – thuộc dòng vi điều khiển khuếch đại class D hiệu năng cao của hãng Texas Instruments. Mạch cho công suất đầu ra lên đến 150W (ở 4Ω, nguồn 24V), đặc biệt phù hợp cho các ứng dụng như:

• Loa siêu trầm (subwoofer)
• Hệ thống âm thanh 2.1
• Loa công suất lớn ngoài trời
• Các thiết bị âm thanh trên ô tô

Với thiết kế đơn giản, tích hợp các thành phần chất lượng như tản nhiệt nhôm lớn, cuộn cảm lọc LC công suất cao, mạch hoạt động cực kỳ ổn định trong thời gian dài và ở công suất lớn.

Thông số kỹ thuật chi tiết

Ưu điểm vượt trội của mạch khuếch đại XH-M544

1. Công suất khủng lên tới 150W

Khác biệt hoàn toàn so với các mạch TPA3116D2 thông thường 100W, mạch XH-M544 hỗ trợ lên đến 150W, đủ sức kéo các loa sub 6.5″ – 10″ hoạt động ổn định với âm lượng lớn, không bị méo tiếng.

2. Chất âm mạnh mẽ, đặc biệt ở dải trầm

Với việc thiết kế chuyên dụng cho subwoofer, mạch cho tiếng bass chắc, sâu, ít méo – giúp hệ thống 2.1 hoặc subwoofer ngoài trời thể hiện trọn vẹn sức mạnh âm thanh.

3. Sử dụng chip TPA3116DA cao cấp

IC TPA3116DA là phiên bản nâng cấp của TPA3116D2 với khả năng xử lý tín hiệu tốt hơn, giảm nhiễu, tăng hiệu suất, tản nhiệt ít hơn. Đây là lựa chọn lý tưởng cho các hệ thống âm thanh cần độ bền cao.

4. Thiết kế tiện dụng, dễ lắp đặt

Mạch tích hợp sẵn biến trở chỉnh volume, jack cắm đầu vào, đầu ra rõ ràng, phù hợp cả với người mới học điện tử. Không cần code, không cần cấu hình phức tạp.

5. Giá rẻ, dễ tìm mua

Dù hiệu suất cao và dùng chip cao cấp, mạch XH-M544 chỉ có giá khoảng 130.000 – 180.000 VNĐ, rất phù hợp cho học sinh, sinh viên và người DIY.

Ứng dụng thực tiễn của mạch XH-M544

• Làm ampli subwoofer công suất lớn
• Khuếch đại âm thanh mono cho loa xe hơi
• Tích hợp vào loa kéo, loa di động
• Tự lắp hệ thống âm thanh 2.1 cho máy tính, tivi
• Thực hành mạch công suất trong giáo dục
• Làm ampli cho loa treo ngoài trời, loa sân khấu nhỏ

Hướng dẫn đấu nối và sử dụng

1. Cấp nguồn cho mạch

• Sử dụng adapter DC 24V, dòng từ 5A trở lên để đạt công suất tối đa.
• Có thể dùng nguồn 19V hoặc 12V nếu không yêu cầu công suất cực đại.
• Đảm bảo không cấp sai cực (ngược cực dễ hỏng IC).

2. Kết nối loa

• Kết nối 2 dây loa vào đầu ra âm thanh (Loa ±).
• Nên dùng loa 4Ω hoặc 8Ω, công suất từ 100W – 150W.
• Dây loa nên đủ tiết diện để đảm bảo không sụt áp.

3. Tín hiệu đầu vào

• Dùng jack 3.5mm hoặc RCA để đưa tín hiệu từ máy tính, điện thoại, đầu phát, mixer,…
• Nên kết hợp bộ lọc tần số (low pass filter) nếu sử dụng làm ampli sub.

4. Điều chỉnh âm lượng

• Biến trở tích hợp sẵn trên mạch giúp bạn tăng giảm âm lượng dễ dàng.
• Lưu ý không chỉnh âm lượng quá lớn khi loa đang nhỏ công suất để tránh cháy coil.

So sánh XH-M544 với các mạch cùng dòng

Một số lưu ý khi sử dụng

• Không sử dụng loa nhỏ hơn 80W, dễ cháy khi mở âm lượng lớn.
• Không để mạch hoạt động trong môi trường quá nóng nếu không có tản nhiệt tốt.
• Dùng nguồn ổn định, lọc tốt để giảm nhiễu âm thanh.
• Đóng hộp nhôm, có quạt sẽ giúp kéo dài tuổi thọ mạch.
• Nên có cầu chì bảo vệ nguồn khi dùng nguồn rời.

Mua mạch XH-M544 ở đâu?

Bạn có thể tìm mua mạch khuếch đại âm thanh Mono TPA3116DA XH-M544 150W tại các cửa hàng linh kiện điện tử hoặc đặt hàng online trên:

• Shopee, Tiki, Lazada,…
• Các shop DIY audio
• Các đại lý phân phối linh kiện điện tử

Giá mạch dao động từ 130.000 – 180.000 VNĐ, tùy thuộc vào chất lượng linh kiện, tản nhiệt, có dây hay không.

Mạch khuếch đại âm thanh Mono TPA3116DA XH-M544 150W là lựa chọn hoàn hảo cho những ai cần một ampli mono công suất lớn, hiệu quả và giá rẻ. Với chất âm ổn định, thiết kế thân thiện với người dùng, khả năng kéo tốt các loa subwoofer công suất cao, mạch hoàn toàn đáp ứng được nhu cầu từ học tập, nghiên cứu đến ứng dụng thực tế trong dàn âm thanh gia đình, xe hơi, sân khấu nhỏ…
