Mạch nâng tín hiệu BBE Bass/ treble cho Mạch chỉnh âm sắc/ preamp, công suất

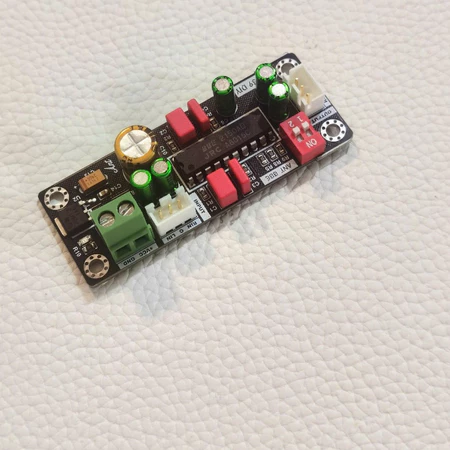

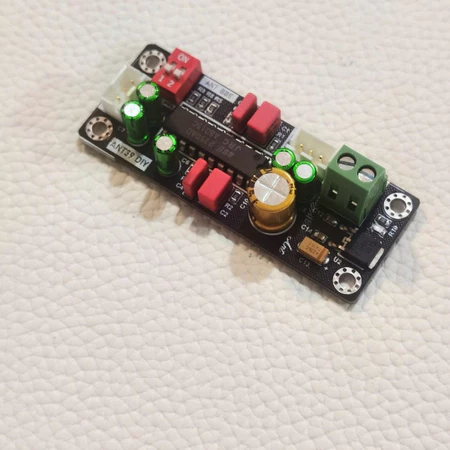

🔊 Mạch Tăng Cường Âm Thanh BBE – Hiệu Ứng Bass & Treble Rõ Nét Cho Âm Ly, Loa Kéo

⚙️ Thông tin kỹ thuật chính:

• Điện áp hoạt động: từ 12V đến 35V DC

• Ngõ vào/ra tín hiệu: sử dụng đầu jack 2.54mm chuẩn 3 chân (3P)

• Trang bị công tắc bật/tắt hiệu ứng BBE trực tiếp trên bo mạch

• Kích thước mạch: 55mm × 35mm – nhỏ gọn, dễ lắp đặt

💡 Tính năng nổi bật:

• BBE Enhancement: Cải thiện độ chi tiết âm thanh, giúp dải bass sâu hơn, treble sáng hơn

• LOS & PRS điều chỉnh: Có thể tinh chỉnh mức tăng dB cho bass và treble thông qua DIP switch (tùy phiên bản)

• Dễ tích hợp: Phù hợp với hệ thống âm thanh tự ráp, loa kéo, mixer mini, amp DIY

🧩 Các phiên bản và thông số chi tiết:

🔹 Mẫu 2150D

• Tăng Bass (LOS): chọn giữa 2.5dB hoặc 5.5dB

• Tăng Treble (PRS): chọn 4.5dB hoặc 7.5dB

• Nhiễu ngõ ra thấp: chỉ ~10μVrms

🔹 Mẫu 2150AD

• Bass boost: chọn 6dB hoặc 9dB

• Treble boost: chọn 6dB hoặc 9dB

• Gain mặc định: 0dB

• Độ nhiễu đầu ra: ~14μVrms

🔹 Phiên bản V1.2 (nâng cấp mới nhất):

• Cải thiện mạch nguồn đầu vào

• Dùng tụ âm thanh Nichicon chất lượng cao

• Chế độ BBE bật mặc định

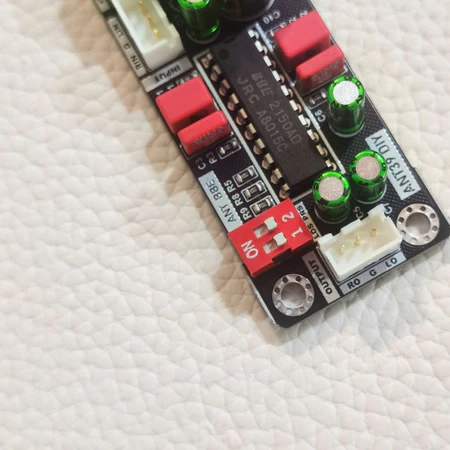

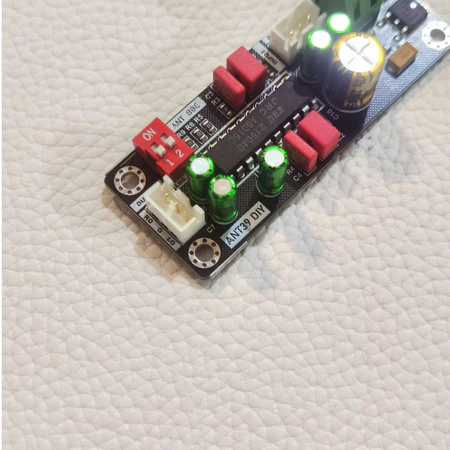

• DIP2 cho phép điều chỉnh dB trực tiếp ngay trên bo

⚠️ Lưu ý khi sử dụng:

• Cấp đúng cực điện áp: V+ và GND – sai cực có thể gây cháy IC

• BBE switch: Dùng để kích hoạt hoặc tắt hiệu ứng xử lý âm thanh

• DIY yêu cầu kiến thức cơ bản về điện tử – không khuyến khích người mới bắt đầu

📦 Bộ sản phẩm bao gồm:

• 1 x Mạch tăng âm BBE

• 1 x Cáp tín hiệu 3P đi kèm

🔧 Thông tin thêm cho người dùng DIY:

1. Không cung cấp sơ đồ mạch/PCB do lý do bản quyền thương mại – chỉ phù hợp cho người dùng đã có kinh nghiệm.

2. Từng sản phẩm được kiểm tra kỹ lưỡng trước khi giao – nếu lỗi do đấu sai hoặc IC hỏng do sử dụng sai cách, người dùng chịu chi phí sửa chữa.

3. Thiết kế mạch có thể được thay đổi hoặc nâng cấp định kỳ – sản phẩm nhận được có thể khác hình ảnh, nhưng chức năng không thay đổi.

🛡️ Bảo hành 1 tuần kể từ ngày nhận hàng – chỉ áp dụng lỗi do nhà sản xuất.

📌 Lựa chọn lý tưởng cho người chơi âm thanh muốn nâng tầm chất lượng dải tần mà không cần đầu tư thiết bị xử lý đắt tiền.
💬 Cần hỗ trợ kỹ thuật hoặc hướng dẫn lắp ráp? Inbox ngay để được tư vấn chi tiết!
