Mạch phân tần loa 2 đường tiếng, loa treble, loa bass 20-30 cao cấp công suất 200w

🎶 Tối ưu âm thanh với mạch phân tần 2 đường tiếng bass – treble

Khi nhắc đến chất lượng âm thanh trong loa kéo, loa cây hoặc hệ thống âm thanh DIY, một thành phần nhỏ nhưng đóng vai trò quan trọng chính là mạch phân tần. Dù không tạo ra âm thanh trực tiếp, nhưng mạch phân tần lại là “bộ não” điều phối tín hiệu đến các củ loa bass và treble một cách chính xác, từ đó cải thiện đáng kể độ chi tiết và sự rõ nét của dải âm.

Với các hệ thống sử dụng loa bass đường kính 20 đến 30 cm, kết hợp loa treble kèn hay dome, thì một mạch phân tần 2 đường tiếng chất lượng là điều không thể thiếu.

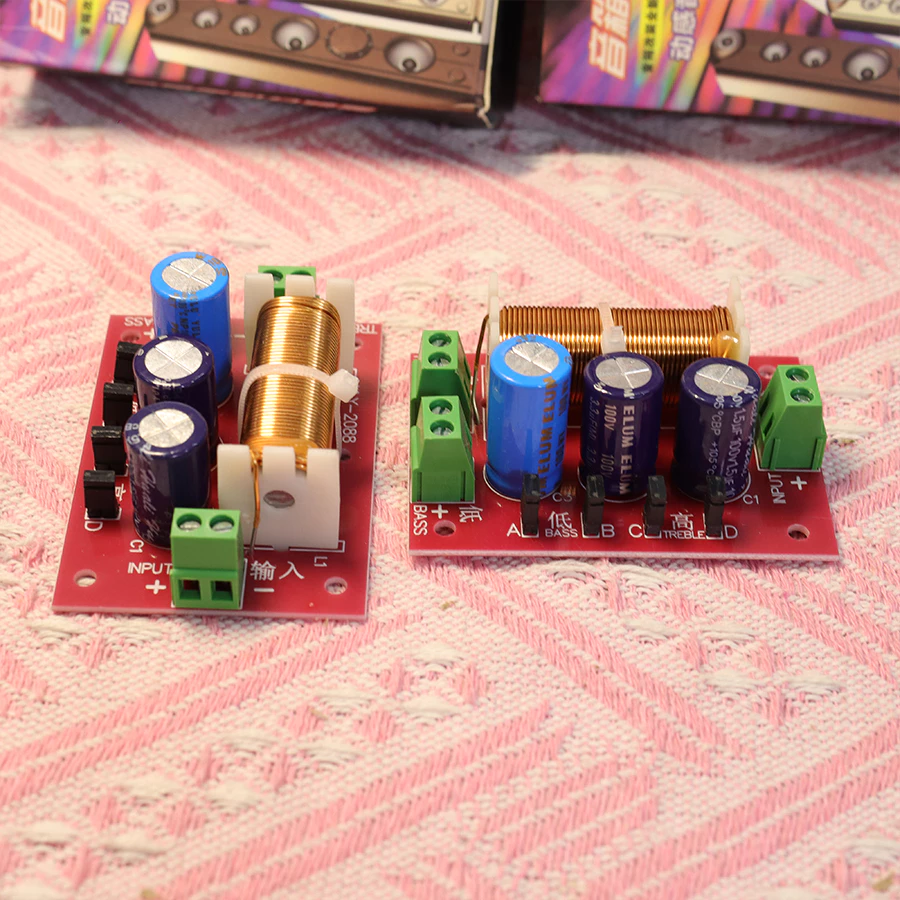

📦 Giới thiệu sản phẩm mạch phân tần 200W

Sản phẩm đang được nhiều người chơi audio DIY lựa chọn trên các sàn TMĐT như Shopee, Tiki, Lazada chính là mạch phân tần loa 2 đường tiếng công suất 200W, thiết kế nhỏ gọn, dễ lắp đặt.

🔹 Công suất tối đa: 200W
🔹 Tương thích loa: bass 20–30 cm + treble 8Ω
🔹 Tần số cắt: khoảng 3.5–5kHz tùy cấu hình loa
🔹 Thiết kế: mạch PCB đơn giản, dễ bắt vít vào thùng loa
🔹 Giá bán: phổ biến từ 50.000đ – 120.000đ/mạch

Mạch sử dụng nguyên lý lọc LC (inductor – tụ điện) để phân chia dải tần từ ampli ra 2 nhánh: low-pass filter cho bass và high-pass filter cho treble. Với thiết kế chuẩn 8Ω, mạch phù hợp với hầu hết các dòng loa phổ biến hiện nay.

🧠 Tại sao cần mạch phân tần trong hệ thống loa?

1. Phân chia tần số hợp lý

Một ampli thường xuất tín hiệu toàn dải – từ 20Hz đến 20kHz. Nếu tín hiệu này truyền thẳng tới loa mà không qua lọc, thì loa treble sẽ phải chịu những tần số thấp mà nó không xử lý được, gây méo tiếng hoặc cháy loa. Đồng thời, loa bass cũng không tái tạo hiệu quả dải cao như 6kHz trở lên.

✅ Mạch phân tần 2 đường tiếng giúp chia đúng nhiệm vụ:

• Tín hiệu dưới ~4kHz -> chuyển đến bass

• Tín hiệu trên ~4kHz -> cấp cho treble

2. Bảo vệ loa và kéo dài tuổi thọ

Các thành phần của mạch như tụ điện polypropylene, cuộn cảm lõi không khí, điện trở sứ… đóng vai trò bảo vệ, giảm sốc tín hiệu và chống quá tải treble. Điều này đặc biệt quan trọng khi dùng với loa kèn, vốn rất nhạy và dễ hư hỏng nếu không có bảo vệ.

3. Tăng hiệu suất hệ thống

Khi loa chỉ làm đúng nhiệm vụ của mình (bass chơi trầm, treble lo cao), hiệu suất sẽ được tối ưu. Âm thanh sẽ trong, sắc và có chiều sâu hơn.

🛠 Cấu tạo cơ bản của mạch phân tần bass – treble

Một mạch phân tần 2 đường tiếng đơn giản thường có cấu tạo gồm:

📌 1. Cuộn cảm (Inductor)

Lọc tần số cao, chỉ cho tần số thấp đi qua – thường dùng cho loa woofer. Giá trị thường thấy: 0.6 – 1.2mH, tùy vào tần số cắt thiết kế.

📌 2. Tụ điện (Capacitor)

Chặn tần số thấp, chỉ cho cao đi qua – dùng cho loa treble. Thường thấy tụ 2.2μF – 4.7μF, điện áp chịu tải từ 100V trở lên.

📌 3. Điện trở (Resistor)

Điều chỉnh mức tín hiệu, cân bằng âm lượng giữa bass và treble.

⚠️ Lưu ý: trong các mạch phân tần giá rẻ, linh kiện thường được chọn theo mức giá – nhưng vẫn đủ để sử dụng cho nhu cầu phổ thông như karaoke gia đình, loa kéo 2.0, hoặc dàn âm thanh ngoài trời nhỏ.

🎵 Ứng dụng thực tế – loa kéo, DIY, karaoke

Mạch phân tần 200W này được thiết kế phù hợp cho:

🔈 Loa kéo 2 đường tiếng

Sử dụng với bass 25–30cm, treble họng 34mm hoặc 25.4mm, rất phổ biến trong loa kéo di động. Mạch phân tần giúp âm thanh rõ lời, sáng tiếng, không bị ù hoặc chói tai.

🧰 Loa DIY bookshelf / thùng loa đứng

Khi tự đóng loa, nếu bạn dùng 2 củ loa (bass + treble) thì bắt buộc cần mạch phân tần để xử lý tín hiệu đầu vào. Dòng mạch này đủ dùng cho thùng loa dưới 100 lít.

📢 Hệ thống phát thanh – loa phóng thanh

Thường dùng kết hợp với loa nén hoặc loa thùng kèn, phù hợp để phát nhạc, thông báo ở hội trường, sân trường, chợ, nhà xưởng…

📊 Thông số kỹ thuật & tần số cắt

• Tần số cắt: khoảng 3.5–5kHz (tùy thiết kế)

• Slope: ~12dB/oct (bậc 2) – đủ cho lọc cơ bản

• Trở kháng tiêu chuẩn: 8Ω

• Chịu tải: lên đến 200W peak

🔍 Mạch cơ bản vs mạch cao cấp

1. Mạch cơ bản 200W

✔️ Giá rẻ, phổ biến trên Shopee
✔️ Dễ lắp đặt, có thể nâng cấp
❌ Không có bảo vệ treble
❌ Tụ không phải dòng audio chuyên dụng

2. Mạch cao cấp (như SH860L, AB-502)

✔️ Sử dụng tụ film chuẩn audio, cuộn dây lõi đồng lớn
✔️ Có bảo vệ treble qua cầu chì hoặc diode
✔️ Điều chỉnh tần số cắt
❌ Giá cao hơn (150k – 300k/mạch)

💰 Mua ở đâu & giá cả

🛒 Shopee: mạch phân tần cơ bản, phổ biến, dễ đặt, giá từ 60.000đ
🛒 Lazada: có thể tìm được mạch rẻ hơn (32–45k/mạch)
🛒 Tiki: có lựa chọn cao cấp hơn (SH860L), dành cho ai muốn chất âm tốt hơn

💡 Lưu ý: khi chọn mạch, hãy xem kỹ:

• Có dùng cho trở kháng 8Ω không?

• Tụ là loại gì? Electrolytic hay polypropylene?

• Cuộn cảm có lõi sắt hay lõi không khí?

⚠️ Lưu ý khi sử dụng

• Không đấu loa trực tiếp vào ampli nếu chưa qua mạch phân tần

• Nên gắn mạch vào bên trong thùng loa để bảo vệ linh kiện

• Kiểm tra cực tính (cực dương/âm) của các đầu ra

• Đừng cấp công suất quá cao nếu loa không chịu được 200W

• Nếu cần tinh chỉnh crossover tần số, nên chọn mạch có thông số rõ ràng hơn

📚 Tổng kết

Một mạch phân tần 2 đường tiếng đơn giản nhưng hiệu quả sẽ giúp:

✅ Âm thanh sáng rõ hơn
✅ Loa bền hơn, không méo tiếng
✅ Phân bổ tần số hợp lý – trải nghiệm nghe tốt hơn
✅ Dễ lắp, dễ thay thế – phù hợp cả người mới DIY

🔊 Với mức giá dưới 100k, mạch này là lựa chọn cực kỳ hợp lý cho:

• Loa kéo

• Loa kèn 2 đường

• Loa DIY bookshelf

• Phát thanh – truyền thông âm thanh công cộng

Nếu bạn cần thêm bài viết chuyên sâu về mạch phân tần 3 đường tiếng, DSP crossover, hoặc so sánh các dòng tụ/cuộn cảm âm thanh cao cấp, mình có thể viết tiếp theo yêu cầu. Cũng có thể hướng dẫn bạn cách đo tần số cắt bằng phần mềm miễn phí hoặc phân tích sơ đồ mạch thực tế. Muốn làm tiếp không?
