Trong hệ thống âm thanh 3 đường tiếng, mạch phân tần giữ vai trò cực kỳ quan trọng: nó “chia” tín hiệu âm thanh ra thành ba dải tần riêng biệt (bass, mid, treble) để mỗi củ loa chỉ phát đúng dải tần mình đảm trách. Việc này không những giúp âm thanh trong trẻo, rõ ràng mà còn bảo vệ loa không bị quá tải. Nếu bạn đam mê DIY loa, nâng cấp dàn karaoke hay mua thiết bị lọc tần chất lượng, không thể bỏ qua Mạch Phân Tần Loa 3 Đường Tiếng AB‑503.
Giới Thiệu Chung Về Mạch Phân Tần AB‑503
Mạch phân tần AB‑503 là module lọc tần 3 way được thiết kế dành cho các hệ loa full-range hoặc loa 3 đường tiếng. Với linh kiện chất lượng cao, đường cắt tần số chính xác, công suất chịu tải lớn, AB‑503 đáp ứng tốt nhu cầu:
Loa karaoke gia đình, phòng hát chuyên nghiệp
Loa DIY bass-reflex, bookshelf 3‑way
Loa hội trường nhỏ, sân khấu cỡ vừa
Sản phẩm có kích thước nhỏ gọn, dễ lắp đặt vào thùng loa tự ráp, hoặc thay thế phân tần cũ đã xuống cấp. Thiết kế PCB sạch sẽ, mạch linh hoạt, phù hợp với nhiều loại củ loa phổ thông.
Thiết Kế Và Linh Kiện Cao Cấp
Tụ điện MKP‑type
AB‑503 sử dụng tụ điện màng polypropylene (MKP) chống ẩm, chịu điện áp cao, độ ổn định tín hiệu tốt hơn so với tụ hóa thông thường. Loại tụ này giữ cho dải mid và treble không bị nhiễu, giảm méo tiếng.
Cuộn cảm lõi sắt lớn
Cuộn cảm (inductor) lõi sắt được cuộn nhiều vòng dây dày, cho độ tự cảm ổn định, bền bỉ khi chịu dòng cao. Đường cắt tần bass‑mid nhờ cuộn cảm này có ngưỡng chuẩn, đem lại tiếng trầm sâu, uy lực.
Trở công suất và điện trở chính xác
Các điện trở công suất trên mạch AB‑503 có giá trị chính xác ±5%, chịu dòng lớn, tản nhiệt tốt. Nhờ đó, tín hiệu mid và treble được giữ đúng biên độ, không lệch hòa âm.
PCB chất lượng
Bản mạch được thiết kế tối ưu theo nguyên tắc EMI/EMC, giúp hạn chế nhiễu chéo giữa các đường tín hiệu. Kích thước PCB nhỏ gọn đủ để gắn vừa hầu hết thùng loa DIY.
Nguyên Lý Hoạt Động Của Mạch Phân Tần 3 Đường Tiếng
Mạch phân tần 3 đường tiếng AB‑503 tách tín hiệu đầu vào thành ba dải tần:
Dải tần thấp (Bass): từ khoảng 40 Hz đến ~400 Hz, được đưa về củ loa bass
Dải tần trung (Mid): từ ~400 Hz đến ~4 kHz, truyền đến củ loa mid
Dải tần cao (Treble): từ ~4 kHz đến 20 kHz, đưa vào củ loa treble
Nguyên lý cơ bản là kết hợp mạch cao tần (HPF) và mạch thấp tần (LPF) với tụ điện, cuộn cảm tạo đường cắt. Việc lựa chọn giá trị linh kiện quyết định tần số cắt, đảm bảo dải âm liên tục, không bị hụt hoặc chồng lấn giữa các dải.
Ưu Điểm Nổi Bật
Phân tần chính xác, âm thanh trong trẻo
Với tần số cắt đã hiệu chỉnh sẵn (bass‑mid ~400 Hz, mid‑treble ~4 kHz), âm thanh khi ghép loa AB‑503 cho cảm giác “liền mạch” giữa bass, mid và treble, không bị chậm pha hay mất tần.
Công suất chịu tải lớn
Mạch chịu tải 200–500 W, phù hợp với củ bass đường kính 25–30 cm, củ mid 6–8 inch và treble 1–2 inch. Bạn có thể kéo âm lớn cho karaoke hay nghe nhạc hội trường nhỏ mà không lo mạch nóng hay chập tín hiệu.
Linh kiện bền bỉ, độ ổn định cao
Tụ MKP‑type, cuộn cảm lõi sắt cho độ bền gấp nhiều lần so với linh kiện giá rẻ. Ngay cả khi hoạt động liên tục, chất âm vẫn giữ nguyên, hạn chế “chai” tụ hay giảm chất lượng theo thời gian.
Giá thành hợp lý
So với các mạch phân tần thương hiệu đắt tiền, AB‑503 có mức giá rất cạnh tranh, phù hợp cả với người DIY hay thợ sửa loa chuyên nghiệp.

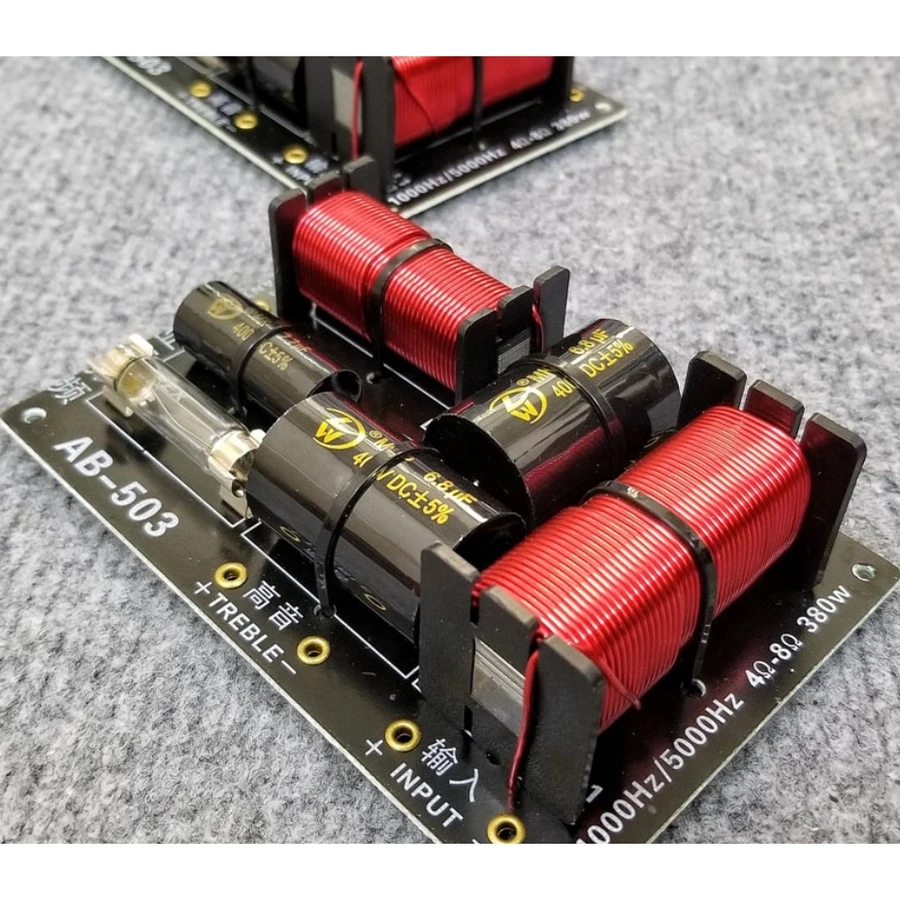

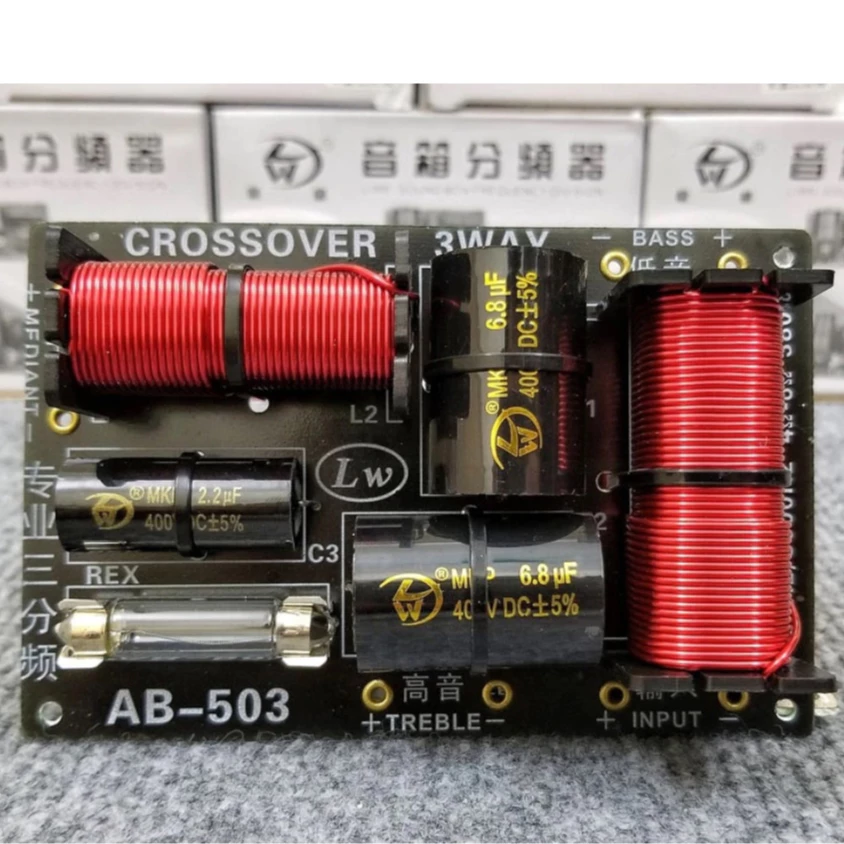

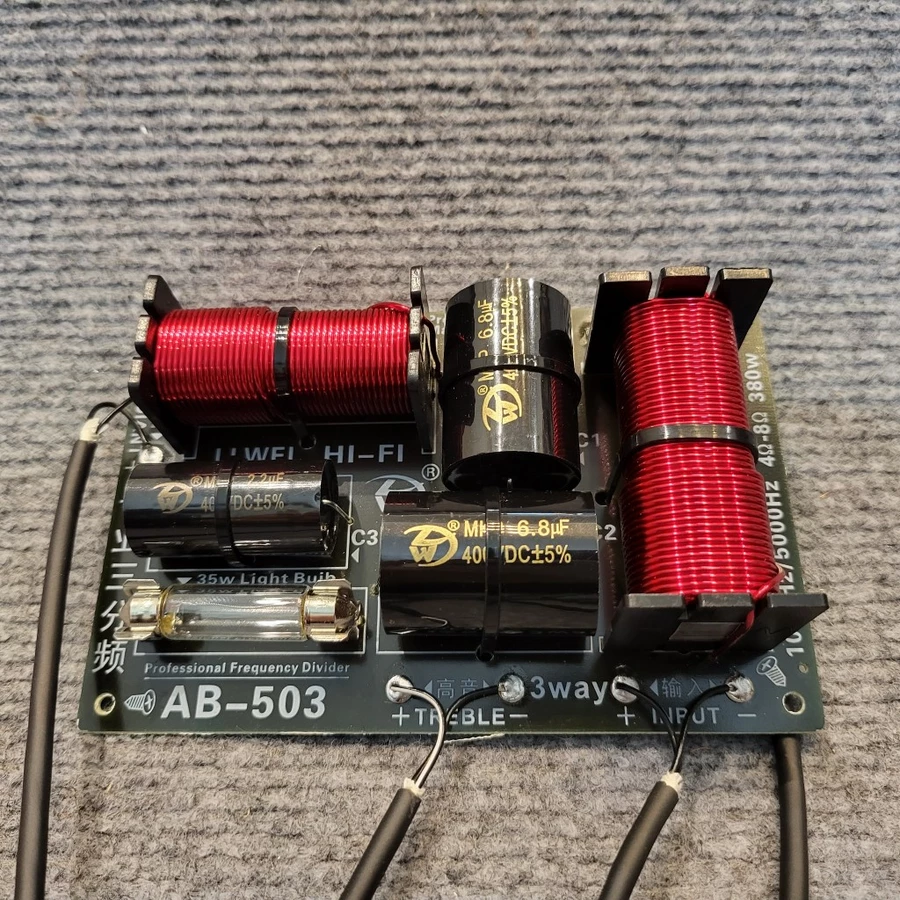

Cấu Tạo Chi Tiết Trên Bản Mạch
Khi quan sát mạch AB‑503, bạn sẽ thấy các thành phần chính:
Tụ C1, C2, C3: Tụ lọc cao tần cho dải mid, treble
Cuộn cảm L1, L2: Lọc thấp tần cho bass và mid
Điện trở R1, R2, R3: Điều chỉnh biên độ và cân bằng âm lượng
Điểm đấu dây vào ra: Input chung, đầu ra cho 3 củ loa (Bass, Mid, Treble)
Trên PCB còn đánh ký hiệu rõ ràng, dễ nhận biết, thuận tiện cho việc đấu dây và bảo trì.
Thông Số Kỹ Thuật
| Thông số | Giá trị |
|---|---|
| Model | AB‑503 |
| Số đường tiếng | 3 đường (3‑way) |
| Dải tần hoạt động | 40 Hz – 20 kHz |
| Tần số cắt Bass–Mid | ~400 Hz |
| Tần số cắt Mid–Treble | ~4 kHz |
| Công suất chịu tải | 200 – 500 W |
| Trở kháng đầu vào | 8 Ω |
| Kích thước PCB | 120 × 80 × 30 mm |
| Trọng lượng | ~150 g |
| Nhiệt độ hoạt động | –10 °C đến 60 °C |
Hướng Dẫn Lắp Đặt Và Sử Dụng
Chuẩn bị
Đảm bảo nguồn tín hiệu (ampli) có công suất phù hợp.
Chuẩn bị dây loa, đầu cos phù hợp với cọc ra mạch.
Đấu nối
Đầu vào (Input) nối với đầu ra của ampli.
Đầu ra Bass, Mid, Treble lần lượt đấu vào củ loa tương ứng.
Lưu ý phân biệt cực (+) và (–) để tránh đảo pha.
Cố định mạch
Gắn PCB vào vách thùng loa bằng keo silicone hoặc ốc vít nhỏ.
Không để mạch chạm kim loại, gây chập.
Kiểm tra
Mở nhạc thử với âm lượng nhỏ, kiểm tra từng dải loa hoạt động.
Tăng dần âm lượng quan sát xem có méo tiếng hay không.
Tùy chỉnh
Nếu cần giảm mid hoặc tăng treble, bạn có thể điều chỉnh trở R2, R3 (nếu là loại biến trở).
Ứng Dụng Thực Tế
Dàn karaoke gia đình: Cải thiện tiếng bass chắc, mid ngọt và treble trong.
Loa hội trường nhỏ: Phối ghép cùng subwoofer ngoài để có dải trầm mạnh.
DIY thùng loa 3‑way: Tự ráp thùng bass-reflex, bookshelf hay floor‐standing.
Nâng cấp phân tần cũ: Thay module phân tần kém chất lượng, cải thiện độ bền và chất âm.
So Sánh AB‑503 Với Các Mạch Phân Tần Khác
| Tiêu chí | AB‑503 | Crossover DIY Cơ Bản | Phân tần Thương Hiệu Cao Cấp |
|---|---|---|---|
| Tần số cắt chính xác | ✔ 400 Hz & 4 kHz | thường ±10% | ✔ lập trình, điều chỉnh mượt |
| Linh kiện | MKP, lõi sắt, trở công suất | tụ hóa, cuộn nhỏ | MKP, Jantzen, cuộn coat-core |
| Công suất chịu tải | 200–500 W | <200 W | 500–1500 W |
| Độ ổn định theo thời gian | Cao | Thấp | Rất cao |
| Giá thành | Trung bình | Thấp | Cao |
AB‑503 là giải pháp cân bằng giữa chất lượng và giá thành, phù hợp với nhu cầu DIY và sử dụng bán chuyên nghiệp.
Lời Khuyên Khi Sử Dụng
Chọn ampli phù hợp: Ampli công suất tương ứng hoặc lớn hơn công suất phân tần để tránh clipping.
Chống rung thùng loa: Bảo đảm thùng chắc chắn, không rung lắc ảnh hưởng đến mạch.
Kiểm tra định kỳ: Mạch đặt trong vách loa có thể chịu hơi ẩm, nên kiểm tra và vệ sinh sau 1–2 năm.
Điều chỉnh âm lượng: Nếu mạch có biến trở, chỉ xoay nhẹ, tránh thao tác quá mạnh làm hư.
Câu Hỏi Thường Gặp (FAQ)
Mạch AB‑503 phù hợp với loa có trở kháng bao nhiêu?
– Thiết kế cho loa 8 Ω, nhưng có thể dùng với 4 Ω nếu ampli ổn định.
Tôi có thể thay đổi tần số cắt không?
– Cần tính toán lại giá trị tụ và cuộn cảm, chỉ dành cho người có kinh nghiệm.
Có thể gắn mạch bên ngoài không?
– Có thể, nhưng cần che chắn EMI và cố định chắc, tránh va đập.
Mạch có hỗ trợ dải siêu trầm (<40 Hz) không?
– Không; để có bass sâu <40 Hz, cần thêm subwoofer và phân tần riêng cho sub.
Kết Luận
Mạch Phân Tần Loa 3 Đường Tiếng AB‑503 là lựa chọn tối ưu cho người dùng muốn một module phân tần chất lượng, linh kiện cao cấp, công suất chịu tải lớn, giá thành hợp lý. Với thiết kế chuẩn xác và khả năng ứng dụng rộng, AB‑503 giúp trải nghiệm âm thanh của bạn “nâng tầm” rõ rệt: bass dày chắc, mid ngọt ngào và treble sắc nét.
Hãy trang bị ngay AB‑503 để hoàn thiện dàn âm thanh DIY, nâng cấp loa karaoke, hay phục vụ nhu cầu nghe nhạc, xem phim tại nhà và hội trường.
Nếu bạn cần phiên bản ngắn gọn hơn, nội dung cho quảng cáo, hoặc tư vấn lắp đặt chi tiết, đừng ngần ngại liên hệ!
