🟧 MẠCH TDA7498E 2x160W – CÔNG SUẤT MẠNH MẼ, HIỆU NĂNG VƯỢT TRỘI

Nếu bạn đang tìm kiếm một mạch khuếch đại âm thanh mạnh mẽ, hiệu suất cao, dễ lắp ráp và hoạt động ổn định, thì Mạch Khuếch Đại Âm Thanh TDA7498E 2x160W chính là lựa chọn không thể bỏ qua.
Được trang bị chip khuếch đại Class D TDA7498E, dòng mạch này mang đến hiệu suất lên tới hơn 90%, tiết kiệm năng lượng tối đa nhưng vẫn cho âm thanh mạnh, rõ, và chi tiết — rất phù hợp cho các dàn loa DIY, loa kéo, loa bookshelf, hoặc ampli gia đình.

🔶 Tổng quan về mạch khuếch đại TDA7498E 2x160W

Mạch khuếch đại TDA7498E 2x160W là một trong những mạch ampli công suất Class D phổ biến nhất hiện nay.
Chip TDA7498E do STMicroelectronics sản xuất, nổi tiếng về độ bền, công suất lớn và khả năng hoạt động ổn định ở điện áp cao.

Mạch này được thiết kế với 2 kênh âm thanh độc lập, mỗi kênh có thể đạt 160W ở điện áp 32V DC, hoặc có thể gộp lại ở chế độ BTL để cho ra mono 220W — cực kỳ lý tưởng cho hệ thống loa subwoofer hoặc loa trung tâm công suất lớn.

Nhờ công nghệ Class D, mạch cho hiệu suất chuyển đổi năng lượng cao, tỏa nhiệt thấp hơn đáng kể so với mạch class AB truyền thống, giúp tiết kiệm điện và kéo dài tuổi thọ linh kiện.

🔸 Thiết kế nổi bật và cấu trúc mạch

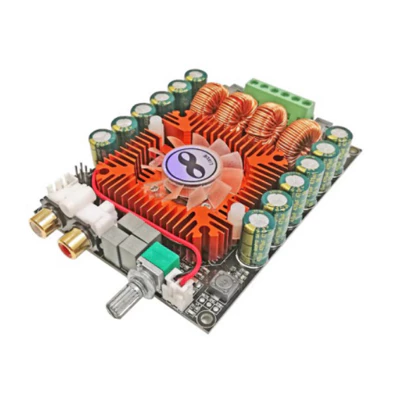

Điểm dễ nhận biết nhất của Mạch TDA7498E 2x160W chính là tấm nhôm tản nhiệt màu cam cực kỳ bắt mắt, giúp mạch không chỉ hiệu quả mà còn đẹp về thẩm mỹ.
Trên tấm nhôm này là quạt tản nhiệt tự động, có khả năng tự bật khi nhiệt độ tăng cao và tự ngắt khi đã nguội, đảm bảo mạch luôn hoạt động ổn định trong thời gian dài.

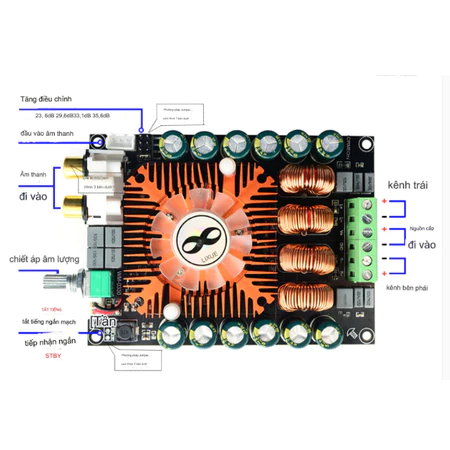

Mạch được bố trí ngăn nắp, dễ đấu nối, với:

• 2 cổng đầu vào âm thanh:

  • Header 3 chân (L – GND – R)

  • Cổng AV audio input tiện lợi, có thể cắm trực tiếp từ nguồn phát.

• Ngõ ra loa rõ ràng, có ký hiệu L+/L–, R+/R– giúp người dùng dễ dàng đấu nối mà không lo nhầm cực.

• Chiết áp Gain chỉnh âm lượng đầu vào, giúp tùy biến âm lượng phù hợp với nguồn tín hiệu khác nhau.

🔸 Các phiên bản của mạch TDA7498E

Hiện nay trên thị trường có 3 phiên bản chính của mạch TDA7498E 2x160W, đều sử dụng chip khuếch đại TDA7498E chính hãng, nhưng có một số điểm khác biệt nhỏ tùy theo nhu cầu sử dụng.

🔹 Phiên bản V1 (Mạch Xanh)

• Công suất: 2x160W

• Không hỗ trợ chế độ BTL mono

• Có chiết áp chỉnh Gain đầu vào

• Có quạt gió tự động

• Tản nhiệt nhôm lớn, màu cam sáng

👉 Đây là bản phổ biến nhất cho các dàn loa stereo, nghe nhạc 2 kênh, loa treo tường, hoặc loa phòng nhỏ.

🔹 Phiên bản V1 (Mạch Đỏ)

• Công suất: 2x160W hoặc mono 1x220W (BTL)

• Hỗ trợ chuyển sang chế độ BTL

• Có chỉnh Gain đầu vào

• Có quạt tản nhiệt tự động

Đặc biệt, bản mạch đỏ cho phép đấu cầu BTL để tăng công suất đầu ra, rất phù hợp cho loa siêu trầm (subwoofer) hoặc loa đơn công suất cao.
Cách chuyển sang BTL khá đơn giản: chỉ cần nối J1 – J1, J2 – J2, J3 – J3, J4 – J4 (theo hướng dẫn in dưới mặt mạch), mạch sẽ tự động gộp 2 kênh lại để cho ra 1 kênh công suất mạnh hơn – 220W.

🔹 Phiên bản V2

• Công suất: 2x160W

• Không hỗ trợ BTL

• Có chỉnh Gain

• Không có quạt tản nhiệt

Phiên bản này hoạt động êm hơn, không tiếng quạt, phù hợp cho những không gian cần sự yên tĩnh như phòng làm việc, phòng thu, hoặc loa máy tính DIY.
Tuy nhiên, nếu bạn dùng ở công suất cao, nên gắn thêm quạt ngoài hoặc tản nhiệt bổ sung để tăng độ bền.

🔸 Thông số kỹ thuật chi tiết

🔸 Ưu điểm nổi bật của TDA7498E 2x160W

• ⚡ Công suất cực mạnh – lên tới 320W tổng cộng
  Hai kênh riêng biệt mỗi bên 160W, hoặc gộp thành 220W mono, dễ dàng kéo loa bass 20, 25 hoặc loa sub nhỏ.

• 🔊 Âm thanh rõ nét, trung thực
  Chip TDA7498E mang lại chất âm trong, ít nhiễu, dải trầm chắc khỏe và dải cao sáng, rất phù hợp cho nghe nhạc, karaoke hoặc làm ampli trung gian.

• 🧊 Tản nhiệt thông minh – quạt tự động bật/tắt
  Giúp mạch hoạt động ổn định trong thời gian dài mà không lo quá nhiệt.

• 🪶 Thiết kế gọn gàng, dễ lắp đặt
  Các cổng kết nối rõ ràng, có thể tích hợp trực tiếp vào thùng loa DIY, ampli di động hoặc loa kéo.

• 🔋 Tiết kiệm điện – hiệu suất cao
  Nhờ công nghệ Class D, hiệu suất chuyển đổi năng lượng cao hơn 90%, giảm hao phí, tiết kiệm pin nếu dùng nguồn ắc quy.

• 🧰 Dễ dàng chế BTL (với bản mạch đỏ)
  Chỉ cần vài bước đấu nối đơn giản là có thể nâng công suất lên 220W mono, rất phù hợp làm ampli cho loa subwoofer.

🔸 Ứng dụng thực tế của mạch TDA7498E

Mạch khuếch đại âm thanh TDA7498E 2x160W được sử dụng rộng rãi trong nhiều hệ thống âm thanh khác nhau, đặc biệt là trong DIY Audio và thiết bị di động công suất lớn:

• 🔹 Chế ampli 2.0 hoặc 2.1

• 🔹 Làm mạch công suất cho loa kéo di động

• 🔹 Tích hợp vào loa sub bass rời

• 🔹 Sử dụng cho ampli mini trong phòng làm việc

• 🔹 Dự án âm thanh xe hơi (car audio)

• 🔹 Hệ thống âm thanh Bluetooth không dây

• 🔹 Hệ thống loa trung tâm hoặc loa vệ tinh trong dàn home theater

Với độ ổn định cao và công suất mạnh, TDA7498E còn được dân DIY lựa chọn để thay thế các mạch công suất class AB truyền thống, vì nhỏ gọn hơn, tỏa nhiệt ít và hiệu suất cao hơn.

🔸 Hướng dẫn sử dụng và đấu nối

Để mạch hoạt động đúng và bền, bạn nên tuân thủ một số nguyên tắc cơ bản:

⚙️ Nguồn cấp

• Sử dụng nguồn DC từ 12V – 32V, dòng ít nhất 3A (nên chọn nguồn 5A – 10A cho âm thanh tốt hơn).

• Với loa 4Ω, nên dùng nguồn 24V – 32V để đạt công suất tối đa.

• Nếu dùng ắc quy 12V, công suất sẽ thấp hơn, phù hợp cho nghe nhạc nhẹ hoặc loa di động.

🔊 Đấu loa

• Đấu đúng cực L+/L–, R+/R–.

• Nếu dùng chế độ BTL (mono): chỉ áp dụng với bản mạch đỏ, nối các chân J1→J1, J2→J2, J3→J3, J4→J4 theo hướng dẫn in dưới mặt mạch.

🎛️ Chỉnh Gain

• Xoay chiết áp Gain để điều chỉnh âm lượng hoặc độ nhạy đầu vào tùy nguồn phát (DAC, điện thoại, máy tính…).

❄️ Tản nhiệt và quạt

• Quạt chỉ hoạt động khi mạch nóng – hoàn toàn tự động, không cần điều khiển.

• Không nên gắn tản nhiệt quá kín, nên để thoáng khí hoặc có khe hở lưu thông nhiệt.

🔸 So sánh với các mạch khuếch đại khác

Như vậy, TDA7498E là lựa chọn cân bằng nhất giữa công suất, giá thành và hiệu năng, đặc biệt thích hợp cho các hệ thống cần âm lượng lớn mà vẫn gọn nhẹ.

🔸 Lưu ý khi sử dụng

• Không cấp điện vượt quá 32V DC, tránh làm cháy chip.

• Đảm bảo đấu đúng cực nguồn và loa, tuy có bảo vệ ngược nhưng không nên chủ quan.

• Nên gắn quạt hoạt động tự nhiên hoặc đặt nơi thoáng khí khi nghe công suất cao.

• Nếu có tiếng rè hoặc méo âm, hãy giảm Gain hoặc tăng nguồn cấp.

• Tránh chạm tay vào phần mạch khi đang cấp điện.

🔸 Đánh giá thực tế từ người dùng

Nhiều người dùng DIY audio đã đánh giá TDA7498E 2x160W là “mạch đáng tiền nhất trong tầm giá”:

• Âm thanh khỏe, đánh tốt loa bass 20 – 25, nghe rõ dải trung và treble.

• Quạt hoạt động thông minh, không ồn.

• Dễ tích hợp vào vỏ loa kéo, ampli mini, hoặc loa sub.

• Hoạt động ổn định sau thời gian dài, ít lỗi.

Đặc biệt, phiên bản mạch đỏ BTL được yêu thích vì có thể chạy chế độ mono 1x220W, phù hợp làm mạch công suất cho loa siêu trầm, đem lại lực đánh mạnh và chắc.

🔸 Ứng dụng thực tế tại Tuấn Quỳnh Audio

Tại Tuấn Quỳnh Audio, dòng Mạch Khuếch Đại TDA7498E 2x160W luôn nằm trong top sản phẩm bán chạy, được nhiều anh em DIY lựa chọn để nâng cấp hệ thống âm thanh cá nhân.

Chúng tôi cung cấp đầy đủ 3 phiên bản (mạch xanh, mạch đỏ, mạch V2) chính hãng, kèm tư vấn chọn nguồn phù hợp, loa tương thích, và hướng dẫn đấu nối an toàn.

🔸 Kết luận – Vì sao nên chọn TDA7498E 2x160W

Tổng kết lại, TDA7498E 2x160W là một mạch khuếch đại mạnh mẽ, đáng tin cậy, phù hợp cho cả người mới bắt đầu DIY lẫn dân kỹ thuật chuyên nghiệp.

✅ Ưu điểm:

• Hiệu suất cao, công suất lớn

• Thiết kế đẹp, có tản nhiệt và quạt tự động

• Âm thanh trong, mạnh mẽ

• Hỗ trợ đấu BTL cho loa sub

• Dễ lắp đặt, bền bỉ, giá hợp lý

Nếu bạn đang cần một mạch ampli nhỏ gọn mà “công to”, hãy chọn TDA7498E 2x160W – sự kết hợp hoàn hảo giữa hiệu năng, độ bền và chất lượng âm thanh.

📍 Sản phẩm chính hãng – Phân phối bởi Tuấn Quỳnh Audio
🔧 Bảo hành kỹ thuật – Tư vấn lắp ráp – Hỗ trợ đấu nối tận tình
🎵 Mạch Khuếch Đại Âm Thanh TDA7498E 2x160W – lựa chọn tuyệt vời cho dàn âm thanh DIY của bạn!
