Tụ điện là gì? Tổng quan chi tiết về tụ điện và ứng dụng trong điện tử

Trong lĩnh vực điện tử và điện dân dụng, tụ điện là một trong những linh kiện cơ bản không thể thiếu. Mặc dù nhỏ gọn, tụ điện đóng vai trò rất quan trọng trong việc lưu trữ năng lượng điện, lọc tín hiệu, điều chỉnh điện áp và nhiều ứng dụng thiết yếu khác. Vậy tụ điện là gì? Cấu tạo, nguyên lý hoạt động, phân loại và ứng dụng ra sao? Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện nhất về tụ điện – linh kiện điện tử quan trọng trong mọi mạch điện hiện đại.

Tụ điện là gì?

Tụ điện (tiếng Anh: Capacitor) là một linh kiện điện tử có khả năng tích trữ và phóng thích điện tích trong một mạch điện. Về cơ bản, tụ điện gồm hai bản dẫn điện (thường là kim loại) đặt song song nhau, ngăn cách bởi một lớp điện môi (chất cách điện). Khi có điện áp đặt vào hai bản này, tụ sẽ tích điện và giữ năng lượng điện dưới dạng trường điện trong lớp điện môi.

Tóm tắt định nghĩa:

• Tụ điện là linh kiện điện tử dùng để tích trữ năng lượng điện dưới dạng điện trường.

• Linh kiện này có khả năng ngăn chặn dòng điện một chiều (DC) và cho phép dòng điện xoay chiều (AC) đi qua với tần số nhất định.

• Tụ điện được ký hiệu là chữ C trong các công thức mạch điện và có đơn vị đo là Farad (F).

Cấu tạo và nguyên lý hoạt động của tụ điện

Cấu tạo tụ điện

Một tụ điện cơ bản bao gồm:

• Hai bản dẫn điện (thường làm bằng nhôm, bạc hoặc các kim loại khác) đặt song song và cách nhau một khoảng nhỏ.

• Lớp điện môi nằm giữa hai bản dẫn, có thể là giấy, mica, nhựa, gốm, không khí, hay các vật liệu cách điện khác.

• Chân nối hoặc dây dẫn để kết nối tụ vào mạch điện.

Nguyên lý hoạt động

Khi đặt điện áp vào hai bản của tụ điện:

• Bản dẫn thứ nhất sẽ tích điện dương (+).

• Bản thứ hai tích điện âm (–).

• Khoảng không gian giữa hai bản tạo ra trường điện, nơi tích trữ năng lượng.

Điện tích sẽ tích tụ trên hai bản tụ cho đến khi điện áp giữa hai bản bằng điện áp nguồn. Lúc này, tụ ngừng tích điện. Khi điện áp nguồn thay đổi hoặc bị ngắt, tụ điện có thể phóng điện tích ra mạch, cung cấp dòng điện trong thời gian ngắn.

Các thông số kỹ thuật quan trọng của tụ điện

Để sử dụng và lựa chọn tụ điện đúng cách, bạn cần hiểu các thông số kỹ thuật cơ bản:

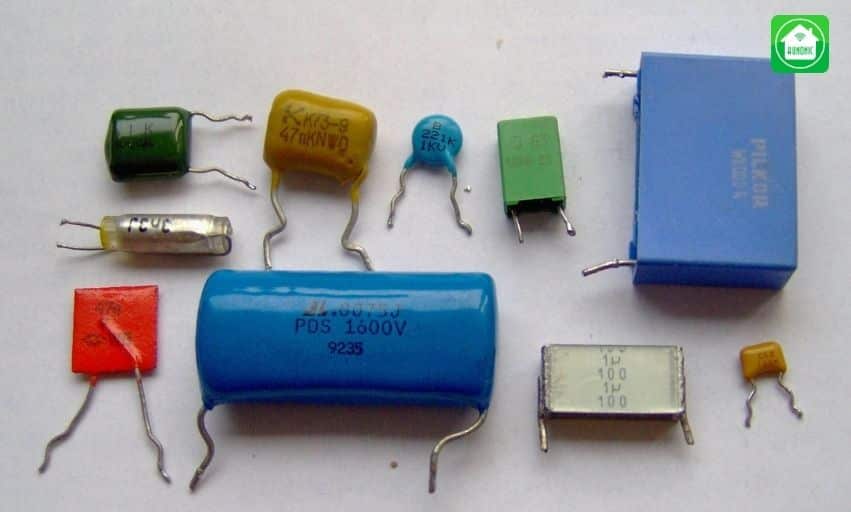

Phân loại tụ điện phổ biến hiện nay

Tụ điện hóa (Electrolytic Capacitor)

• Điện dung lớn (vài µF đến vài nghìn µF)

• Có cực tính

• Ứng dụng trong mạch nguồn, lọc điện áp, mạch khuếch đại

Tụ gốm (Ceramic Capacitor)

• Điện dung nhỏ, không cực tính

• Ổn định, dùng trong mạch tần số cao, lọc nhiễu

Tụ giấy (Paper Capacitor)

• Lớp điện môi là giấy tẩm dầu hoặc nhựa

• Hiện ít được dùng do công nghệ tụ mới thay thế

Tụ mica (Mica Capacitor)

• Độ ổn định cao, chịu nhiệt tốt

• Ứng dụng trong mạch cao tần, vô tuyến

Tụ phim (Film Capacitor)

• Lớp điện môi là màng nhựa

• Bền, điện dung ổn định

• Thường dùng trong audio, mạch lọc

Tụ tantalum

• Kích thước nhỏ, điện dung cao

• Ứng dụng trong thiết bị di động, máy tính

Ứng dụng của tụ điện trong đời sống và điện tử

Lọc nguồn (Power Supply Filtering)

• Ổn định điện áp đầu ra, loại bỏ nhiễu xoay chiều

Mạch khuếch đại âm thanh

• Lọc tạp âm, ngăn dòng DC

• Dùng trong mạch amply, mixer, preamp

Mạch cộng hưởng (Resonant Circuit)

• Kết hợp cuộn cảm tạo ra tần số cộng hưởng

Mạch dao động (Oscillator)

• Tạo sóng tín hiệu tần số cố định

Trong thiết bị điện tử dân dụng

• Tụ trong TV, tủ lạnh, máy tính, điện thoại giúp ổn định hoạt động

Trong thiết bị âm thanh DIY

• Điều chỉnh âm sắc, dùng trong phân tần loa hoặc mạch lọc âm

Cách chọn tụ điện phù hợp cho từng ứng dụng

• Xác định điện dung và điện áp định mức phù hợp

• Chọn loại tụ phù hợp với tần số, môi trường làm việc

• Ưu tiên tụ từ thương hiệu uy tín để tránh lỗi mạch

Cách đo tụ điện và kiểm tra tình trạng tụ điện

Dụng cụ đo

• Đồng hồ vạn năng có chức năng đo điện dung

• LCR meter chuyên dụng

Cách đo

• Ngắt tụ ra khỏi mạch

• Đo điện dung và ESR

• So sánh với thông số ghi trên tụ

Dấu hiệu tụ hỏng

• Bị phồng, rò rỉ

• Điện dung thấp

• Mạch hoạt động chập chờn

Một số lưu ý khi sử dụng tụ điện trong mạch điện

• Lắp đúng cực tính với tụ hóa

• Không dùng tụ quá giới hạn điện áp

• Tránh va đập và môi trường ẩm ướt

• Bảo quản nơi khô ráo, thoáng mát

Xu hướng công nghệ tụ điện hiện nay

• Sử dụng tụ gốm đa lớp (MLCC) nhiều hơn

• Tụ tantalum, polymer dần thay thế tụ hóa truyền thống

• Tụ điện công suất lớn ứng dụng trong công nghiệp, ô tô điện

• Tụ siêu nhỏ cho thiết bị IoT và di động

Tụ điện là linh kiện nền tảng trong kỹ thuật điện tử, có vai trò quan trọng trong nhiều ứng dụng thực tế. Việc hiểu rõ tụ điện là gì, cách phân loại, nguyên lý hoạt động và cách sử dụng sẽ giúp bạn ứng dụng hiệu quả trong thiết kế, sửa chữa và DIY thiết bị điện tử.
