Mạch khuếch đại âm thanh Mono TPA3116D2 XH-M542 100W

Trong lĩnh vực âm thanh DIY, nhu cầu tìm kiếm một mạch khuếch đại công suất lớn, giá rẻ, dễ sử dụng luôn hiện hữu. Đặc biệt với những người đang làm loa subwoofer hoặc cần ampli mono cho hệ thống âm thanh 2.1, mạch khuếch đại âm thanh Mono TPA3116D2 XH-M542 100W là một lựa chọn đáng cân nhắc. Với chip TPA3116D2 của Texas Instruments – một chip khuếch đại class D nổi tiếng – XH-M542 mang lại chất lượng âm thanh tốt, hiệu suất cao và độ ổn định vượt trội.

Tổng quan về mạch khuếch đại âm thanh Mono TPA3116D2 XH-M542

Mạch XH-M542 là một mạch khuếch đại âm thanh đơn kênh (mono) sử dụng IC TPA3116D2. Đây là loại mạch ampli class D có hiệu suất cao, công suất lớn lên tới 100W (ở 4Ω), thích hợp cho các ứng dụng như:

• Khuếch đại loa subwoofer
• Loa âm trầm cho hệ thống 2.1
• Loa ngoài trời, loa cho xe hơi
• Dự án DIY âm thanh công suất cao

Với thiết kế đơn giản, mạch được tích hợp sẵn biến trở điều chỉnh âm lượng, tản nhiệt lớn giúp hoạt động ổn định trong thời gian dài.

Thông số kỹ thuật mạch XH-M542

Ưu điểm nổi bật

1. Công suất mạnh mẽ cho loa sub

Không giống các mạch stereo 2x50W thông thường, XH-M542 cung cấp công suất đơn kênh lên tới 100W, giúp kéo tốt loa siêu trầm 6.5 inch – 8 inch, rất lý tưởng khi xây dựng hệ thống âm thanh 2.1 hoặc subwoofer rời.

2. Chất âm rõ ràng, trung thực

Nhờ sử dụng chip TPA3116D2, mạch cho âm thanh mạnh, rõ, độ méo thấp, đặc biệt là ở dải trung trầm. Đây là yếu tố rất quan trọng đối với loa sub, khi mà dải bass là yếu tố quyết định.

3. Tiết kiệm điện, hiệu suất cao

Công nghệ class D giúp mạch tiêu thụ ít điện năng, sinh nhiệt thấp hơn class AB truyền thống, nhưng vẫn đảm bảo công suất lớn.

4. Dễ lắp đặt, điều chỉnh

Với biến trở tích hợp sẵn để chỉnh âm lượng và đầu vào dạng jack 3.5mm + chân cắm, mạch phù hợp cả với người mới và người có kinh nghiệm.

5. Giá thành rẻ

Chỉ với ~100.000 – 150.000 VNĐ, bạn đã có một mạch ampli mono công suất lớn – mức giá cực kỳ cạnh tranh so với hiệu năng mang lại.

Ứng dụng thực tế

• DIY loa subwoofer trong hệ thống 2.1, 5.1
• Làm loa siêu trầm cho tivi, máy tính
• Ampli subwoofer cho xe hơi
• Dự án chế loa ngoài trời, loa mini karaoke
• Sử dụng trong giáo dục, đào tạo điện tử âm thanh

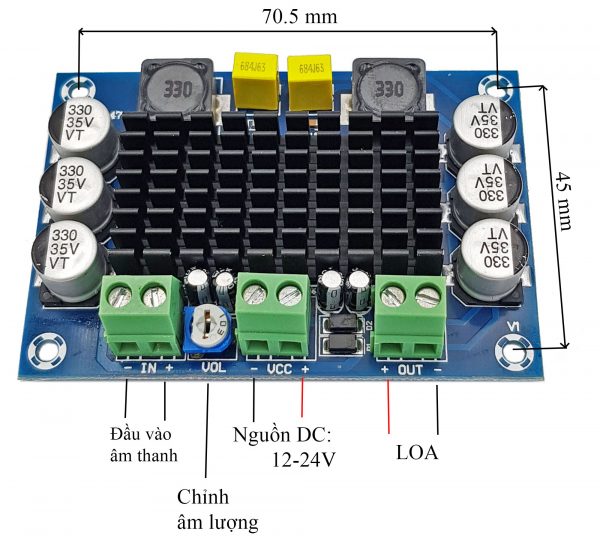

Hướng dẫn đấu nối và sử dụng

1. Kết nối loa

• Sử dụng loa có trở kháng 4Ω hoặc 8Ω.
• Đảm bảo loa có công suất phù hợp (tối thiểu 60W, lý tưởng 80–100W).
• Kết nối đúng cực loa: L – R.

2. Cấp nguồn

• Dùng adapter DC 12V – 24V, dòng từ 3A trở lên.
• Không cấp nguồn quá 24V để tránh hư hỏng IC.
• Kết nối đúng cực +/– nguồn.

3. Tín hiệu đầu vào

• Dùng jack 3.5mm hoặc dây tín hiệu 3 pin (IN+, IN–, GND) từ điện thoại, laptop, hoặc đầu phát.
• Có thể chia tín hiệu từ một ampli khác sang để làm kênh sub (dùng bộ lọc nếu cần).

4. Điều chỉnh âm lượng

• Vặn biến trở để tăng giảm âm lượng đầu ra phù hợp với hệ thống loa của bạn.

So sánh XH-M542 với các mạch khuếch đại khác

Một số lưu ý khi sử dụng

• Không sử dụng loa có công suất thấp (<50W) với mạch này để tránh cháy coil loa.
• Không để mạch hoạt động ở công suất tối đa quá lâu nếu không có tản nhiệt tốt.
• Nếu có hiện tượng nhiễu sóng, hãy dùng nguồn xịn hơn (có lọc).
• Nên đóng hộp nhôm, có quạt hoặc khe tản nhiệt khi sử dụng liên tục.
• Không chập cực loa hoặc đầu ra mạch.

Mạch XH-M542 phù hợp với ai?

• Người DIY loa subwoofer giá rẻ.
• Học sinh, sinh viên điện tử cần mạch công suất để học thực hành.
• Kỹ thuật viên âm thanh cần nâng cấp loa sub đơn giản.
• Người làm hệ thống loa karaoke mini, loa vi tính tự chế.
• Người muốn xây dựng ampli công suất mono 100W mà không cần mạch stereo.

Mua mạch XH-M542 ở đâu?

Bạn có thể dễ dàng mua mạch khuếch đại Mono TPA3116D2 XH-M542 tại các cửa hàng linh kiện điện tử hoặc trên các sàn thương mại điện tử như Shopee, Tiki, Lazada… Giá dao động từ 95.000 – 150.000 VNĐ tùy nhà cung cấp và phụ kiện đi kèm (có hoặc không có dây, jack…).

Mạch khuếch đại âm thanh Mono TPA3116D2 XH-M542 100W là một trong những lựa chọn đáng giá nhất cho nhu cầu khuếch đại âm thanh đơn kênh công suất cao với mức chi phí tiết kiệm. Dù là người mới học điện tử hay dân DIY chuyên nghiệp, bạn đều có thể dễ dàng tiếp cận và sử dụng mạch này cho nhiều mục đích khác nhau, đặc biệt là trong các hệ thống loa subwoofer hoặc loa đơn cho âm thanh ngoài trời.

Với hiệu suất cao, chất âm tốt, và khả năng tùy biến linh hoạt, XH-M542 thực sự là một công cụ mạnh mẽ trong thế giới DIY audio.
